产品介绍
PCL-836是一款用于IBM PC/AT及兼容机的计数器/定时器和数字量I/O卡。该卡提供了 6个16位计数器通道。它还带有16路数字量输出和16路数 字量输入。卡上的2个8254芯片提供了各种计数器/定时器功能模式，是工业应用和实验室应用的理想选择。
规格
| 可编程计数器 | |
| 计数器 | 6个独立的16位计数器通道 |
| 模式 | 6种可编程计数器模式 |
| 可编程数字 | 1.6 ms 到 52 ms |
| 噪声滤波器 | |
| 3个PWM输出 | |
| TTL兼容输入/输出 | |
| 中断 | IRQ 2, 4, 5, 7, 10, 11, 12, 15 (跳线选择） |
| 数字量输入/输出 | |
| 16路TTL输入通道 | 逻辑电平0: 0.8 V (最大） |
| 逻辑电平1； 2.4 V (最/J') | |
| 16路TTL输出通道 | 逻辑电平0: 0.5 V (最大）@ 8 mA |
| 逻辑电平 1: 2.4 V (最 /j、) @ 0.4 mA | |
| 一般规格 | |
| 功耗 | +5 V @ 360 mA (典型） |
| +5 V @ 400 mA (最大） | |
| 工作温度 | 0 ~ 60° C (32 ~ 140 °F) |
| 储存温度 | -20 ~ 70° C (-4 ~ 158 °F) |
| 工作湿度 | 5% ~ 95% RH,无凝结（参见 IEC 68-2-3) |
| 接口 | 用于计数器I/O的DB-37型接口 |
| 2个用于数字量丨/〇的20针扁平电缆接口 | |
| 尺寸（L x H) | 185 x 100 mm (7.3" x 3.9") |
订货信息
| PCL-836 | 6路计数器/定时器卡，用户手册和驱动程&ROM (不含电缆） |
| PCL-10137-1 | DB37电缆，1米 |
| PCL-10137-2 | DB37电缆，2米 |
| PCL-10137-3 | DB37电缆，3米 |
| PCLD-880 | 螺丝端子板 |
| ADAM-3937 | 可DIN导轨安装的DB-37接线端子板 |

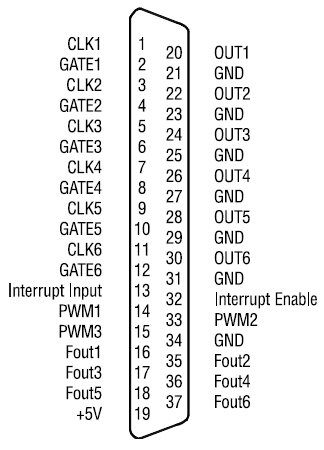

管脚定义
产品应用
| 事件计数 |
| 工业自动化（流量表/电表监控） |
| 可编程频率合成 |
| 频率计数器 |
