| 产品介绍 |
|
PCI-1757UP是一款24位DI/O紧凑型PCI卡，符合PCI REV.2.2 (通用PCI扩展卡）规格。该板卡支持3.3V和5V PCI插槽，提供24位并行数据输入/输出，仿真8255PPI模式0,但缓冲电路能够提供比8255更高的驱动能力。 |
| 规格 | |
| 数字量输入 | |
|
逻辑髙电平电压 |
2.0 到 5.25 V |
|
逻辑低电平电压 |
0.0 到 0.80 V |
|
髙电平 输入电流 |
20 mA |
|
低电平 输入电流 |
-0.2 mA |
|
数字量输出 |
|
|
逻辑髙电平电压 |
2.4 V(最小) |
| 逻辑低电平电压 | 0.4 V(最大) |
|
髙电平 输入电流 |
最大 15 mA (源) |
|
低电平 输入电流 |
最大 24 mA (汇) |
|
驱动能力 |
15 LS TTL |
| 中断源 | |
| PC0，PC4 | |
| 一般规格 | |
| 接口 | 1个D-SUB 25针孔型接口 |
| 功耗 | 5 V @ 140 mA (典型） |
| 工作温度 | 0 ~ 70° C (32 ~ 158 °F) |
| 储存温度 | -20 ~ 80° C(-4 ~ 176 °F) |
| 存储湿度 | 5 ~ 95% (无凝结） |
| 尺寸 | 119.91 x 64.41 mm (4.721" x 2.536")紧凑型 PCI MD1板卡尺寸 |
| 订货型号 | |
| PCI-1757UP | 24路数字量输入/输出卡 |
| ADAM-3925 | 可导轨安装的DB-25接线端子 |

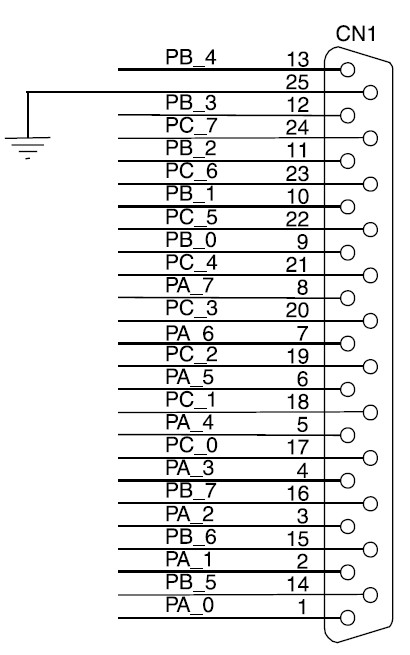

| 管脚定义 | |
 |
